Karbon Fiber Güçlendirme: CFRP Sistemleri ve Uygulama Rehberi

Karbon fiber güçlendirme, betonarme yapı elemanlarının taşıma ve kesme kapasitesini; kesit büyütmeden, yapıya belirgin ek yük bindirmeden artıran yapısal güçlendirme yöntemidir. Yüksek çekme dayanımlı karbon liflerinin epoksi reçine ile birleştirilerek kolon, kiriş, perde ve döşeme yüzeylerine uygulanması esasına dayanır. İngilizce literatürde CFRP (Carbon Fiber Reinforced Polymer), genel çatı kavram olarak FRP (Fiber Reinforced Polymer) olarak geçer.

Karbon Fiber Güçlendirme Neden Tercih Edilir?

Yüksek çekme dayanımı: Karbon lifleri, eşdeğer kesitteki çelikten katlarca yüksek çekme dayanımı sunar.

Hafiflik: Çelik mantolamaya kıyasla yaklaşık beşte bir ağırlığa sahiptir; yapının deprem davranışını ağırlaştırmaz.

Kesit büyümemesi: Kolon ve kiriş boyutları değişmediği için iç mekân kullanım alanı ve mimari düzen korunur.

Korozyona karşı duyarsızlık: Paslanmaz; nem, tuz ve kimyasal etkenlerden etkilenmez. Bu nedenle korozyon hasarı olan yapılarda çelik takviyeye göre avantajlıdır.

Hızlı ve temiz uygulama: Kırma-dökme gerektirmez; binanın kullanımı çoğu durumda devam ederken uygulanabilir.

Süneklik artışı: Özellikle kolon sargılamada süneklik ve eksenel kapasite belirgin şekilde yükselir.

Kullanılan Karbon Fiber Sistemleri

Sistem	Tanım	Tipik Kullanım
Karbon kumaş + epoksi (sheet)	Islak yatırma yöntemiyle kumaşın epoksiye doyurulup yüzeye yapıştırılması	Kolon sargılama, perde duvar kesme takviyesi
Karbon plaka / laminat	Fabrikada üretilmiş yüksek modüllü plakaların epoksi ile yapıştırılması	Kiriş ve döşemede eğilme takviyesi
Karbon şerit ve ızgara	Belirli bölgelerde doğrusal takviye elemanları	Süreksizlik bölgeleri, açıklık takviyesi
Lif ankraj / karbon çubuk	Kumaş uçlarının yapıya ankrajlanması	Sargı uçlarında sıyrılmayı önleme

Sistem seçimi; eleman tipi, mevcut donatı düzeni, hedeflenen kapasite artışı ve yangın/sıcaklık koşulları dikkate alınarak yapılan hesap sonucunda belirlenir.

Uygulama Alanları

Eleman	Uygulanan Sistem	Sağlanan Kazanım

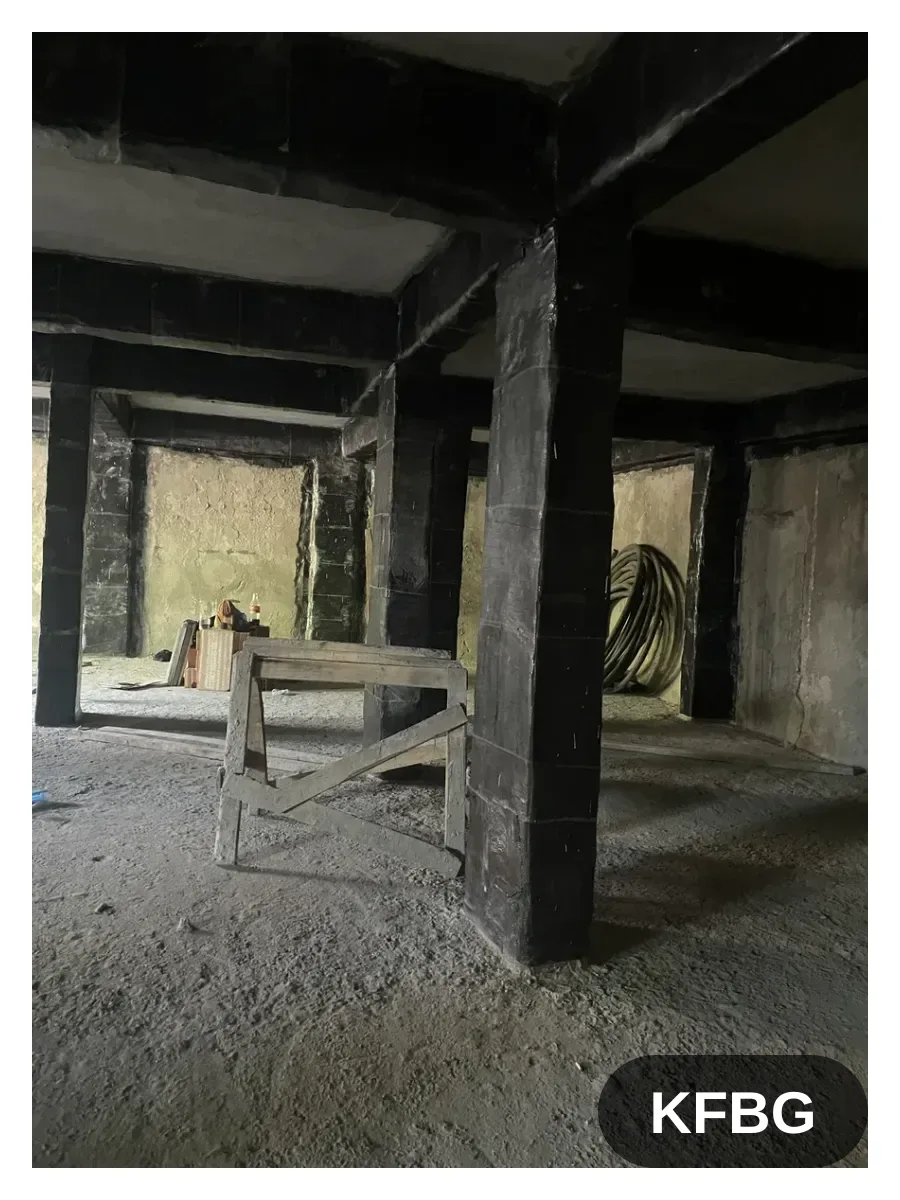

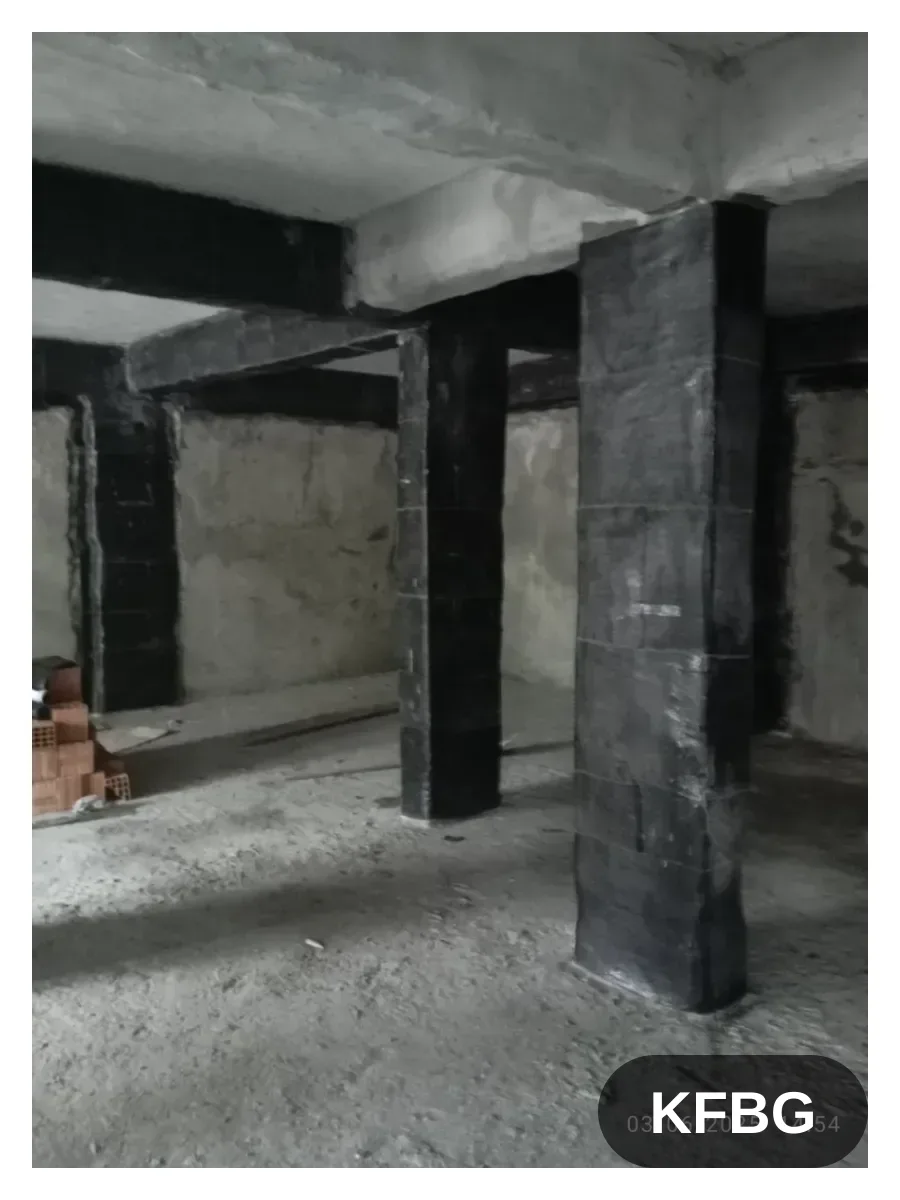

Kolon	Tam/parsiyel sargılama	Kesme dayanımı, süneklik ve eksenel kapasite artışı

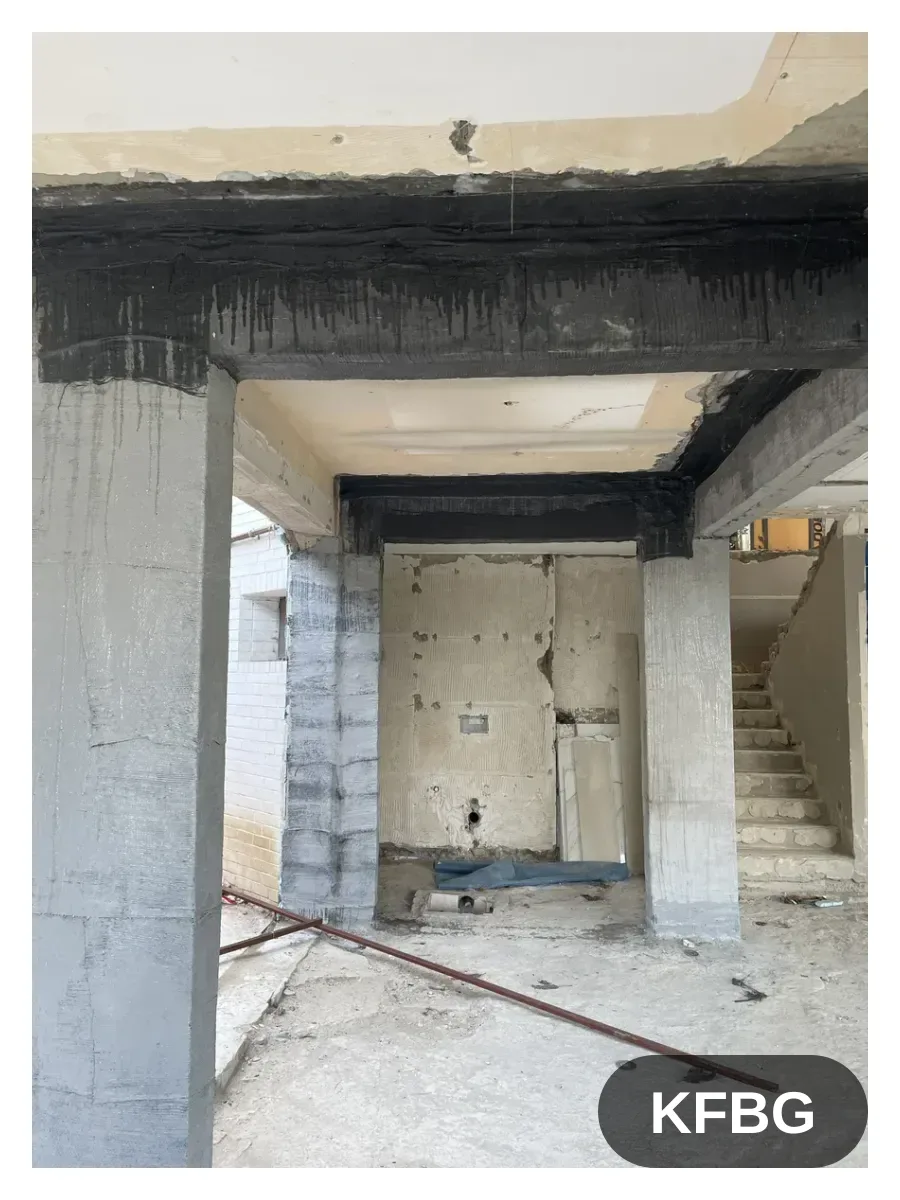

Kiriş	Kesme bölgesinde U sargı, eğilmede plaka laminat	Kesme ve eğilme kapasitesi artışı
Perde duvar	Yüzey kumaş takviyesi, kesme bölgeleri	Kesme güvenliği ve hasar sınırlaması

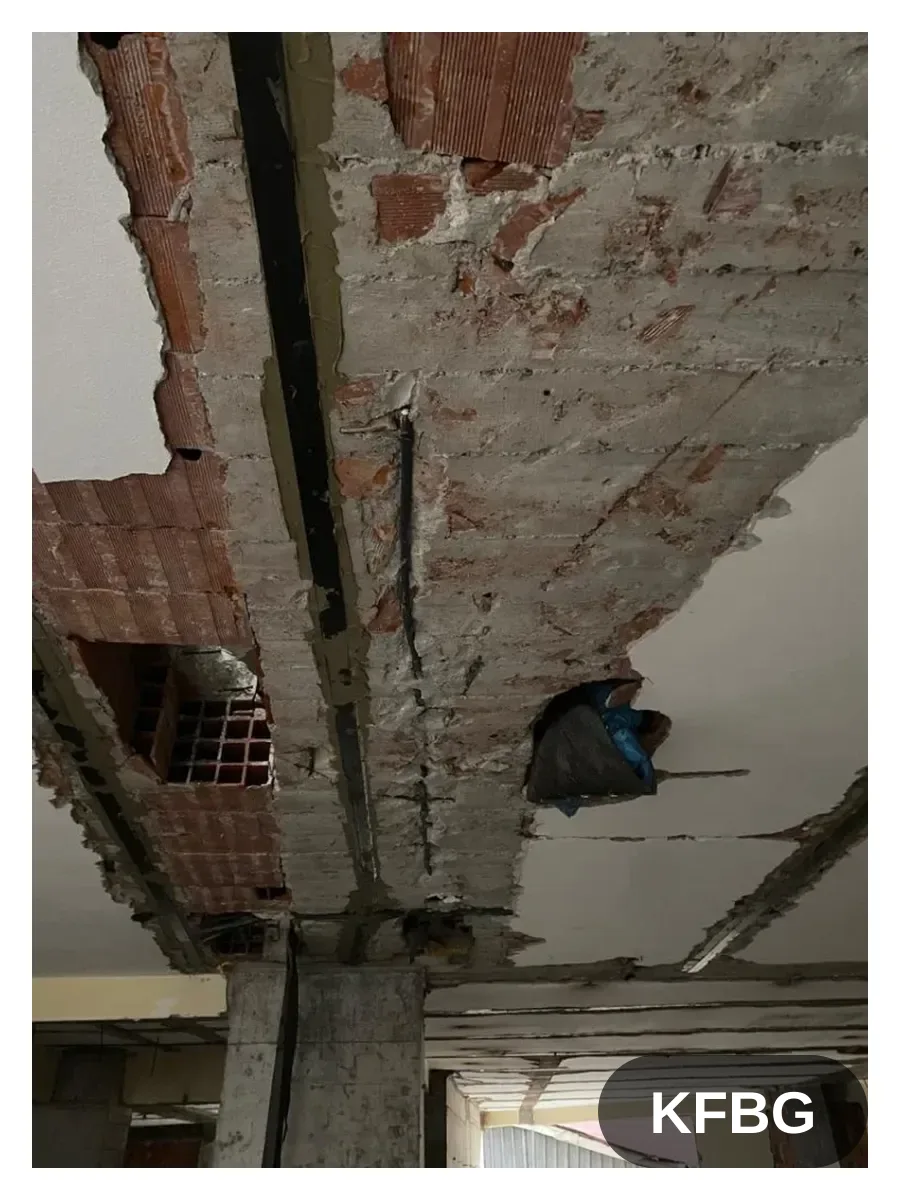

Döşeme ve tabliye	Alt yüzeye şerit/plaka takviyesi	Eğilme dayanımı ve sehim kontrolü
Yığma duvar	FRP şerit, köşe takviyesi	Düzlem içi/dışı dayanım (detaylar için yığma bina güçlendirme sayfası)

Diğer Güçlendirme Yöntemleriyle Karşılaştırma

Yöntem	Kesit Artışı	İlave Ağırlık	Uygulama Hızı	Korozyon Riski
Karbon fiber (CFRP)	Yok/çok az	Çok düşük	Yüksek	Yok
Betonarme mantolama	Belirgin	Yüksek	Orta	Donatıya bağlı

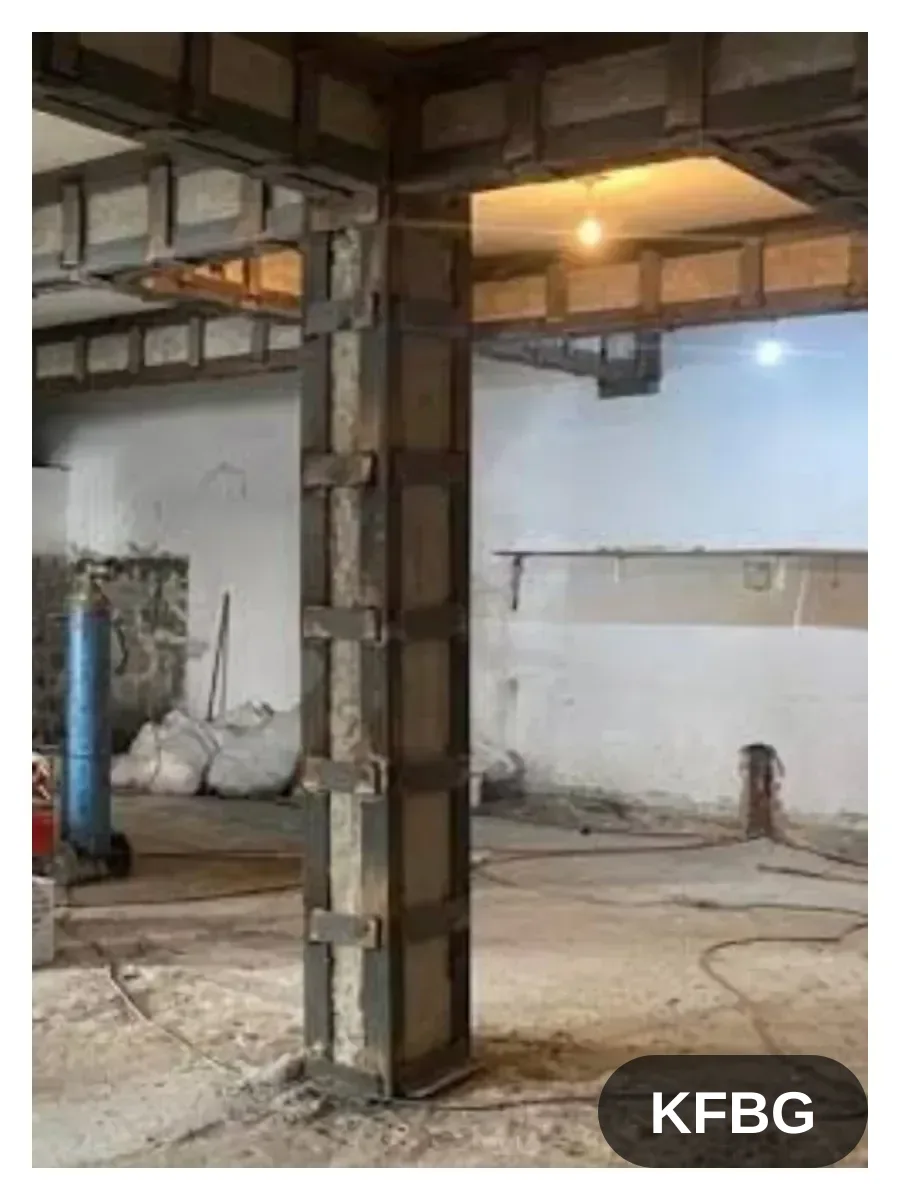

Çelik mantolama	Az	Orta-yüksek	Orta	Var (korozyon)
Perde duvar ilavesi	Yapı geneli	Yüksek	Düşük-orta	Donatıya bağlı

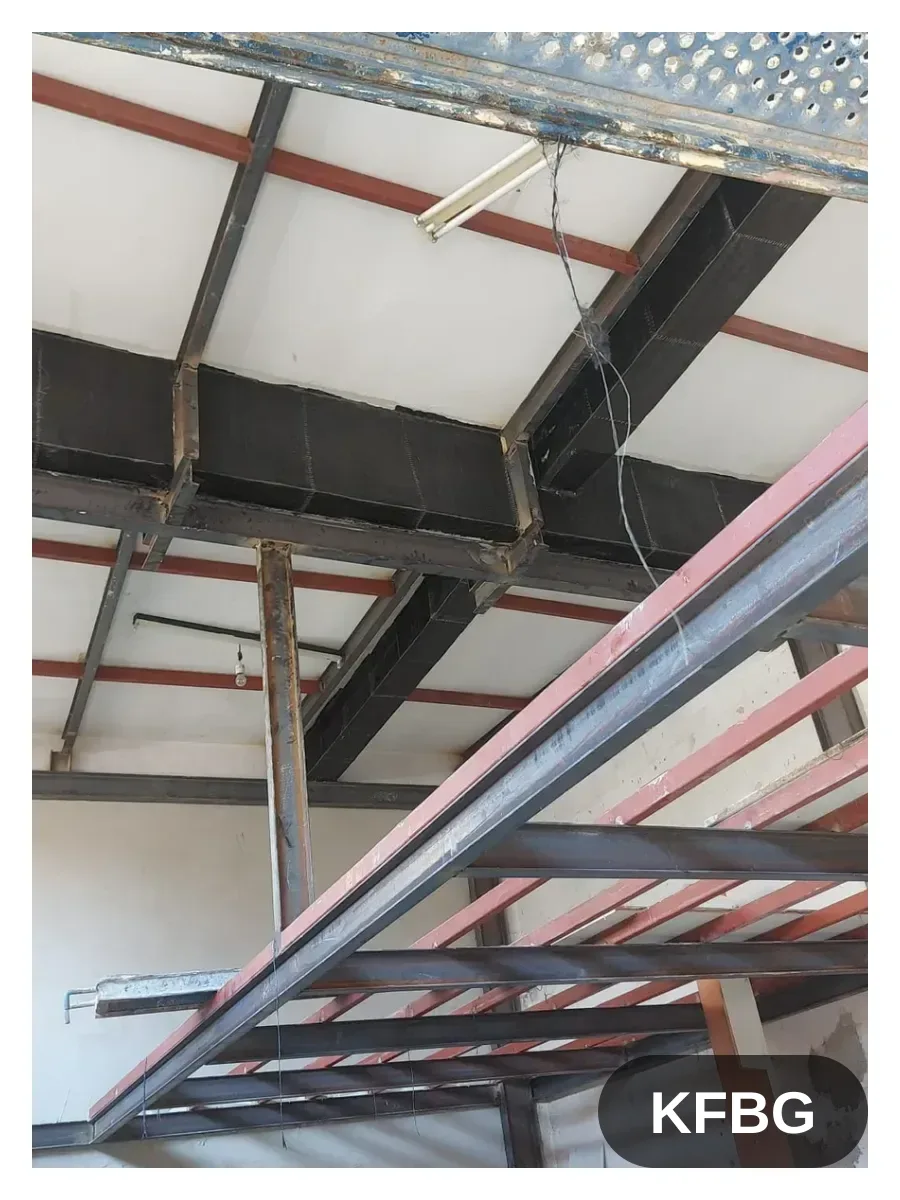

Çelik çapraz/çerçeve	Yerel	Orta	Yüksek	Var (korozyon)

Yöntem karşılaştırmasının teknik ayrıntıları ve performans hedefleri için deprem güçlendirme sayfamıza, bütçe kalemleri için bina güçlendirme maliyeti sayfamıza göz atabilirsiniz. Mevzuat tarafı için bina güçlendirme yönetmeliği rehberimiz yol gösterici olacaktır.

Standartlar ve Kalite Kriterleri

Güçlendirme tasarımı; deprem yönetmeliğinin mevcut yapıların değerlendirilmesi ve güçlendirilmesine ayrılan hükümleri esas alınarak yapılır. FRP uygulamalarında uluslararası kabul görmüş tasarım yaklaşımları (ACI 440.2R, fib Bulletin 14) ve ilgili TS EN ürün standartları referans alınır. Kaliteyi belirleyen unsurlar:

Malzeme belgesi: Lif ve reçine için üretici sertifikaları, tip onayları ve seri takibi.

Yüzey hazırlığı: Beton yüzeyin pürüzlülüğü, nem oranı, toz ve gevşek parçadan arındırılmış olması.

Ortam koşulları: Uygulama sıcaklığı, çiy noktası ve kür süreleri; üretici verilerine uygunluk.

Bindirme boyları ve ankraj: Sarım/paketleme ve uç ankraj detaylarının projeye uygunluğu.

Numune ve denetim: Kür sonrası yapıştırma dayanımı ve sıyrılma testleri, uygulama tutanakları.

Yangın durumu: Epoksi matris yüksek sıcaklıkta yumuşadığı için, yangın riski yüksek kapalı hacimlerde gerekli koruma katmanları (sıva, yangın yalıtımı) tasarımda dikkate alınır.

Uygulama Süreci Adımları

1Keşif ve mevcut durum tespiti: Eleman geometrisi, hasar ve korozyon haritası.

2Malzeme tespiti: Karot ile beton dayanımı, donatı sınıfı ve düzeni.

3Performans analizi: Mevcut kapasitenin hesaplanması ve güçlendirme ihtiyacının belirlenmesi.

4Proje ve hesaplar: Lif yönü, kat sayısı, bindirme ve ankraj detayları.

5Yüzey hazırlığı: Zımpara/freze ile pürüzlendirme, tamir harcı, yüzey düzeltmesi ve nem kontrolü.

6Epoksi ve kumaş uygulaması: Astar, doyurma, sarım/plaka yapıştırma, hava boşluğu kontrolü.

7Kür ve koruma: Üretici kür süreleri, gerekli yüzey koruma ve bitirme katmanları.

8Denetim ve teslim: Numune testleri, uygulama tutanakları, garanti belgesi.

Sık Yapılan Hatalar

Yüzey hazırlığını hızlı geçmek: Yapıştırma performansı doğrudan yüzey kalitesine bağlıdır.

Projede belirtilen lif yönü ve kat sayısını azaltmak: Kapasite hesabı geçersiz hâle gelir.

Bindirme boyunu kısaltmak veya uç ankrajını ihmal etmek.

Nemli/düşük sıcaklıkta kür sürelerine uymamak.

Uygulamayı denetimsiz ve numunesiz tamamlamak; garanti ve tutanakları arşivlememek.

Karbon fiberi diğer güçlendirme yöntemlerinin yerine "tek başına yeterli" varsaymak: Doğru sonuç, yapının performansına göre planlanan kombine çözümlerle alınır.

Sonuç

Karbon fiber güçlendirme; doğru analiz, doğru sistem seçimi ve disiplinli uygulama ile yapınıza hızlı, hafif ve kalıcı bir kapasite kazandırır. Yapınızın mevcut durumunu birlikte değerlendirmek, uygun sistemi belirlemek ve kalem kalem teklif almak için ücretsiz keşif talebinde bulunabilirsiniz.

İş Ortaklarımız

Sıkça Sorulan Sorular

Merak ettiklerinize hızlı yanıtlar.

Karbon fiber güçlendirme nedir, çelik mantolamadan farkı ne?

Karbon fiber güçlendirme, betonarme elemanların yüzeyine epoksi ile karbon lifli malzemelerin yapıştırılmasıyla dayanım ve süneklik kazandırılmasıdır. Çelik mantolamadan farkı; kesit büyütmemesi, yapıya belirgin ağırlık bindirmemesi, paslanmaması ve kırma-dökme gerektirmeden hızlı uygulanabilmesidir. Betonarme mantolama daha yüksek miktarda dayanım artışı sağlayabilir; ancak kesit ve ağırlık artışı, kırma-dökme ve daha uzun süre gibi ek maliyetleri beraberinde getirir.

Karbon fiber her binada uygulanabilir mi?

Karbon fiber, uygun performans analizi yapıldığı ve eleman yüzeyi buna elverişli olduğu sürece birçok yapıda uygulanabilir. Ancak her yapı için doğru çözüm farklıdır: ağır hasarlı, taşıyıcı sistemi tümüyle yetersiz veya zemin sorunu bulunan yapılarda FRP tek başına yeterli olmayabilir; mantolama, perde duvar ilavesi veya temel iyileştirmesiyle birlikte kombine çözüm gerekir. Karar, yerinde tespit ve performans analizi sonrası verilir.

Uygulama ne kadar sürer, bina boşaltılır mı?

Uygulama süresi; eleman sayısı, sarım/plaka miktarı ve kür sürelerine bağlıdır. Tipik bir konutta kolon ve kiriş takviyeleri birkaç hafta içinde tamamlanabilir. Kırma-dökme minimum düzeyde olduğu için, katlar sırayla boşaltılarak binada yaşam genellikle devam edebilir. Kesin takvim, keşif ve proje sonrası iş programıyla birlikte sunulur.

Karbon fiber güçlendirmenin ömrü ne kadar?

Karbon lifleri paslanmaz ve çürümez; doğru epoksi sistemi ile ve doğru yüzey hazırlığı yapılarak uygulandığında, takviye yapının kalan hizmet ömrü boyunca işlevini korur. Ömrü etkileyen faktörler; reçine kalitesi, uygulama koşulları, dış etkenlere maruz kalma ve koruma katmanlarıdır. Açık havaya maruz yüzeylerde UV koruması ve gerekli durumlarda yangın yalıtımı tasarımda dikkate alınır.

Yangın durumunda karbon fiber güvenli mi?

Epoksi reçine matrisi belirli bir sıcaklığın üzerinde yumuşadığı için, yangın riskinin yüksek olduğu kapalı hacimlerde karbon fiber takviyelerin korunması gerekir. Bunun için sıva, yangın yalıtım plakaları/kaplamaları gibi koruma katmanları tasarımda belirtilir; yapısal hesapta da sıcaklık etkisi dikkate alınır. Böylece takviye hem servis ömrü boyunca hem de yangın durumunda güvenli davranış gösterir.
